格雷希尔GripSeal新品G80NL解决并排螺纹孔的快速密封难题
发布时间:2022-12-13        浏览次数:3        返回列表

在生产中为了提高工作效率,通常会将多个单独产品组合起来进行产品测试。可能对于单个产品气密测试的接头方案有很多,但是集合起来就会有操作不便、相互干涉、密封性不达标等情况出现。格雷希尔GripSeal针对更狭小的使用环境,更便捷的操作方式研发设计的G80NL系列内螺纹密封测试接头,提高测试准确度、提高测试效率。

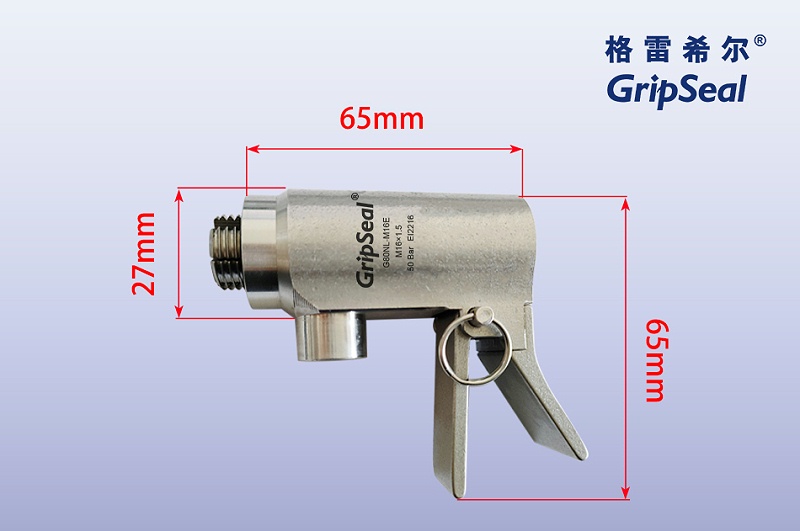

G80NL系列密封测试接头

如上图所示为G80NL系列内螺纹密封测试接头,是一款用于M16*1.5内螺纹孔密封测试的接头,总长度为65mm,总宽度为65mm,其中主体套筒部位直径仅有27mm。小巧的外形,使其特别适合复杂的操作环境和集成式操作,且对通气、通水、封堵等都能很好适用。

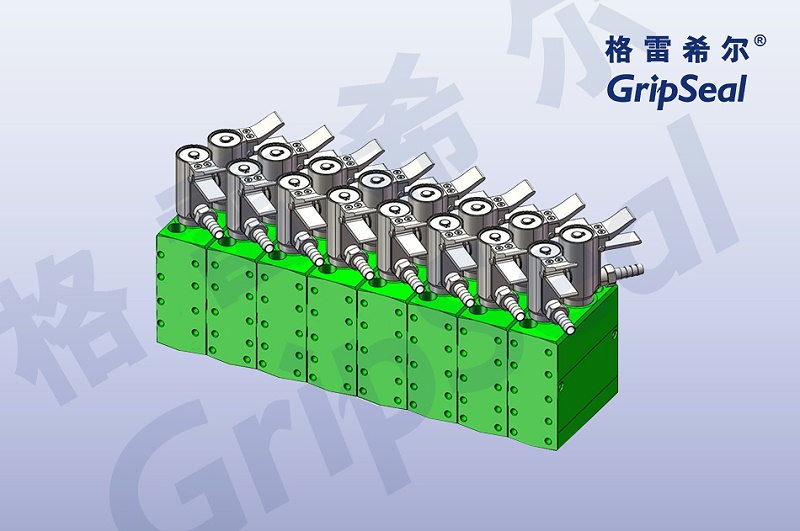

并排螺纹测试孔的快速密封方案

上图所示,每一个方块即为一个产品,为了提高测试效率往往会将多个产品并排进行测试。据了解此项测试为氦检,测试压力20Bar左右,在以往产品测试时需要手动将实心螺母安装上去,非常费时费力,工作效率低,且数量多容易出错,个别没有拧紧会导致整个测试结果不准确等问题。

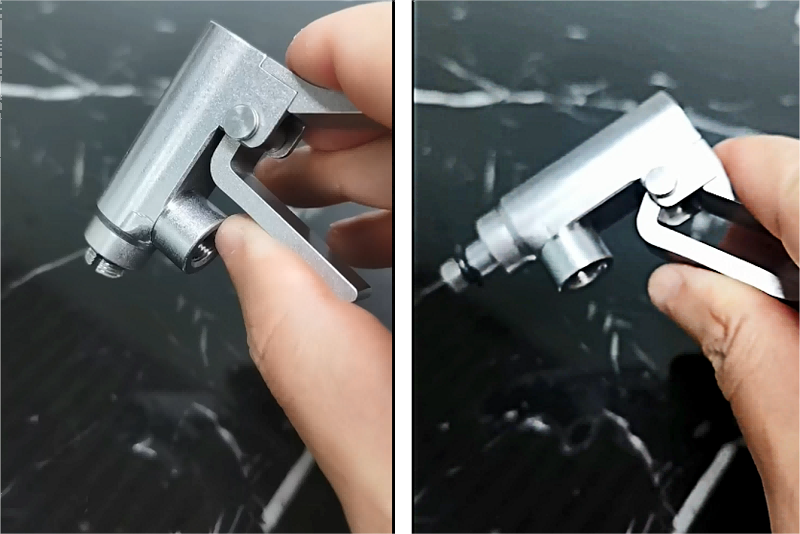

G80NL系列密封测试接头的操作方式

格雷希尔G80NL系列密封测试接头,采用手动操作方式,充分考虑到工作人员操作的便捷性,只需两只手指捏紧即可使接头的前端螺牙收缩,从而更好插入螺纹孔内,然后松开手柄,接头螺牙自动与产品螺纹孔螺牙切合形成连接,在连接的同时,接头密封圈与管口形成密封。在用于多个并排螺纹孔测试时,需要规划好手柄方向,按照一定顺序进行操作,即可快速整齐地完成密封连接。

编辑:张还胜于2022年12月13日
